SIEMENS - Acionadores e Detectores para Atmosfera Explosiva (EX)

SIEMENS - LINHA EX

REF.: SI:

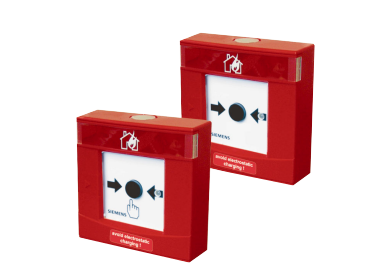

DM1103EX / DM1104EX - Acionador Manual a Prova de Explosão

DM1103DEX-IN - Acionador do tipo quebre o vidro e aperte o botão;

DM1104DEX-IN - Acionador do tipo quebre o vidro;

Certificação INMETRO incluso;

Pode ser utilizado em atmosferas explosivas, corrosivo ou ambiente externo

Necessário o uso de barreira galvânica (SB3)

Tensão de operação: 16 ~ 26 VDC;

Máxima corrente, permanente: 60 mA;

Máxima corrente, pulso: 100 mA;

Temperatura de operação: -25°C ~ +70°C;

Grau de proteção: IP54;

Classificação: Ex ib IIC T4, zonas 1 e 2;

Contatos: normal aberto (NA), normal fechado (NF) e comum;

Conexão via módulo DC1192 ou via transponder FDCIO223;

Acessórios: Tampa acrílica DMZ1197-AC, Proteção adicional contra humidade DMZ1197-AD;

Utilizar barreira de segurança de diodo Zenner SB3 como isolação galvânica entre a área crítica e a área comum;

Aplicações: atuação imediata do alarme de incêndio, uso interno e externo, uso em ambientes humidos ou com poeira;

Dimensões: 13,4 x 13,4 x 4,3 cm;

Peso: 2,2kg;

NCM: 8531.10.90

Veja o catálogo deste produto: DM1103EX/DM1104EX

REF.: SI:

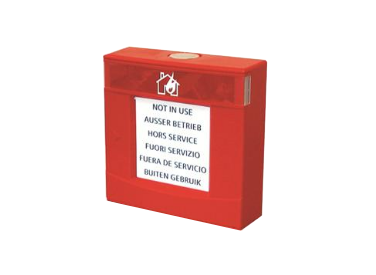

DMA1192-AA - Acionador Manual com Vidro e Chave

Aplicações: acionadores manuais da linha Cerberus;

Pode ser utilizado em atmosferas explosivas, corrosivo ou ambiente externo;

Necessário uso de barreira galvânica;

Material ABS

Cor: Vermelho;

Certificações: ATEX;

Classificação: Ex d IIA, IIB e IIC T6, Zonas 1 e 2;

Grau de proteção: IP54 (ambientes limpos e secos);

Grau de proteção: IP66 (proteção adicional contra humidade);

Cor: Vermelho;

NCM: 8531.00.00

Veja o manual de instalação deste produto: DMA1192AA

REF.: SI:

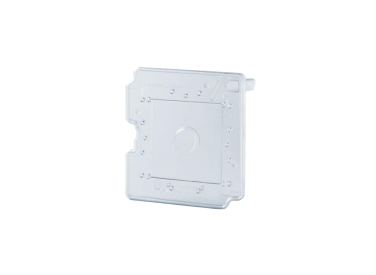

DMZ1197-AD - Selo de Proteção Contra Humidade

Selo de proteção;

Proteção contra humidade para acionador manual;

Aprimora o grau de proteção do acionador manual;

Grau de proteção: IP66;

NCM: 8531.90.00

REF.: SI:

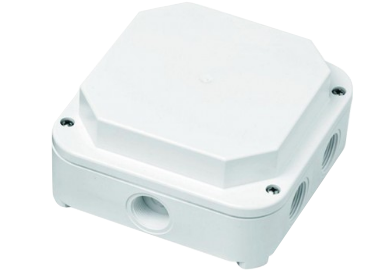

DCA1191 - Caixa Protetora

Caixa de proteção para diversas aplicações;

Possui 06 saídas para cabos M20;

Cor: Branco;

Grau de proteção: IP56

Dimensões: 13,5 x 13,5 x 6,5 cm;

NCM: 8531.90.00

REF.: SI:

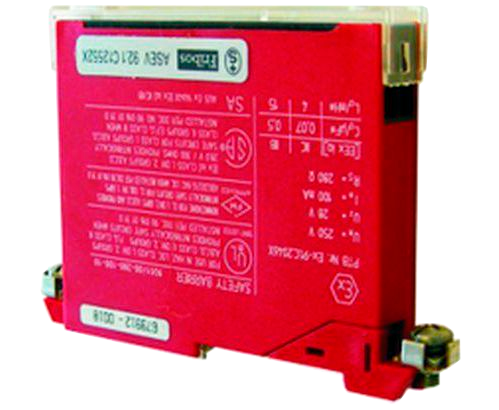

SB3 - Barreira de Segurança

Barreir de diodo Zenner com módulo de entrada/saída DC1192/FDCIO223;

Pode ser instalado juntamente com a caixa DCA1191 (IP56);

No máximo 02 SB3 podem ser inseridos em uma caixa DCA1191-AB;

Peso: 0,115kg

NCM: 8541.10.21

Veja o manual de instalação deste produto: SB3

REF.: SI:

Z3I410 - Conjunto de Instalação.

Conjunto de instalação pode ser implementado juntamente com a barreira de diodo Zenner SB3;

Grau de proteção: IP56 (caso seja inserido em uma caixa DCA1191;

No máximo 02 SB3 podem ser inseridos em uma caixa DCA1191-AB;

NCM: 8531.90.00

REF.: SI:

DO1101A-EX - Detector de Fumaça para Atmosfera Explosiva.

Alta resistência contra interferências eletromagnéticas, humidade e corrosão;

Compatível com a linha de detecção DC1192 e FDCIO223;

Fácil de desmontar e desinstalar;

Resposta uniforma para os diferentes tipos de chama;

Alto desempenho do sensor óptico eletrônico;

Alta resistência a sujeira e flutuação de temperatura;

Necessita da base DB1101A;

Tensão de operação: 17 ~ 24 VDC;

Máxima corrente de operação: 100 uA;

Temperatura de operação: -25°C ~ +60°C;

Grau de proteção: IP44;

Cor: Branco;

Classificação: II 2 G Ex ib IIC T4

Certificações: PTB, ATEX;

Dimensões (D x A): 11,5 x 5,1 cm;

Peso: 0,130kg;

NCM: 8531.90.00;

Veja mais informações deste produto: DO1101A-EX

REF.: SI:

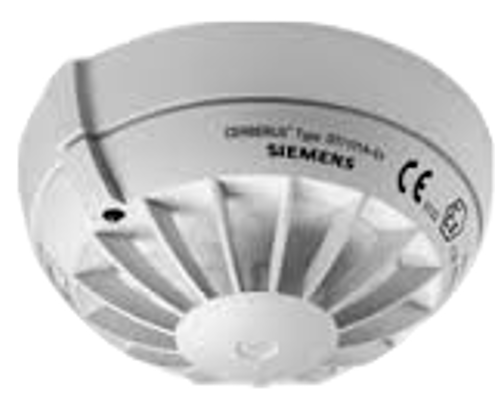

DT1101A-EX - Detector de Temperatura para Atmosfera Explosiva (até 50°C).

Alta resistência contra interferências eletromagnéticas, humidade e corrosão;

Compatível com a linha de detecção DC1192 e FDCIO223;

Fácil de desmontar e desinstalar;

Resposta uniforma para os diferentes tipos de chama;

Alto desempenho do sensor óptico eletrônico;

Alta resistência a sujeira e flutuação de temperatura;

Necessita da base DB1101A;

Tensão de operação: 16 ~ 24 VDC;

Máxima corrente de operação: 100 uA;

Temperatura de operação: -25°C ~ +50°C;

Grau de proteção: IP44;

Cor: Branco;

Classificação: II 2 G Ex ia IIC T4

Certificações: PTB, ATEX;

Dimensões (D x A): 11,5 x 5,4 cm;

Peso: 0,105kg;

NCM: 8531.80.00;

Veja mais informações deste produto: DT1101A-EX

REF.: SI:

DT1102A-EX - Detector de Temperatura para Atmosfera Explosiva (até 70°C).

Alta resistência contra interferências eletromagnéticas, humidade e corrosão;

Compatível com a linha de detecção DC1192 e FDCIO223;

Fácil de desmontar e desinstalar;

Resposta uniforma para os diferentes tipos de chama;

Alto desempenho do sensor óptico eletrônico;

Alta resistência a sujeira e flutuação de temperatura;

Necessita da base DB1101A;

Tensão de operação: 16 ~ 24 VDC;

Máxima corrente de operação: 100 uA;

Temperatura de operação: -25°C ~ +70°C;

Grau de proteção: IP44;

Cor: Branco;

Classificação: II 2 G Ex ia IIC T4

Certificações: PTB, ATEX;

Dimensões (D x A): 11,5 x 5,4 cm;

Peso: 0,105kg;

NCM: 8531.80.00;

Veja mais informações deste produto: DT1102A-EX

REF.: SI:

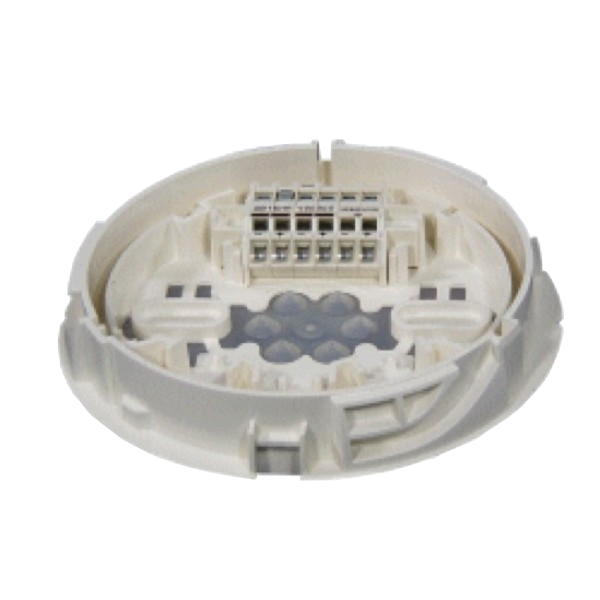

DB1101A - Base endereçáveis para detectores de Fumaça e/ou Temperatura.

Base em plastico a prova de impactos;

Detector protegido contra vibrações;

A base permanece completamente coberta pelo detector;

Base compatível com os detectores: DO1101A-EX, DT1101A-EX e DT1102A-EX;

Temperatura de operação: de acordo com o detector;

Grau de proteção: IP44 (com o detector);

Cor: Branco;

Dimensões (D x A): 11,5 x 6,3 cm (base + detector);

Peso: 0,055kg;

NCM: 8531.90.00;

Veja mais informações deste produto: DB1101A

Veja o manual de instalação deste produto: ManInsDB1101A

REF.: SI:

EOL222 - Terminal de Linha.

Fim de linha para detectores lineares;

Zonas 1 e 2;

Compatível com os detectores: DO1101A-EX, DT1101A-EX e DT1102A-EX;

REF.: SI:

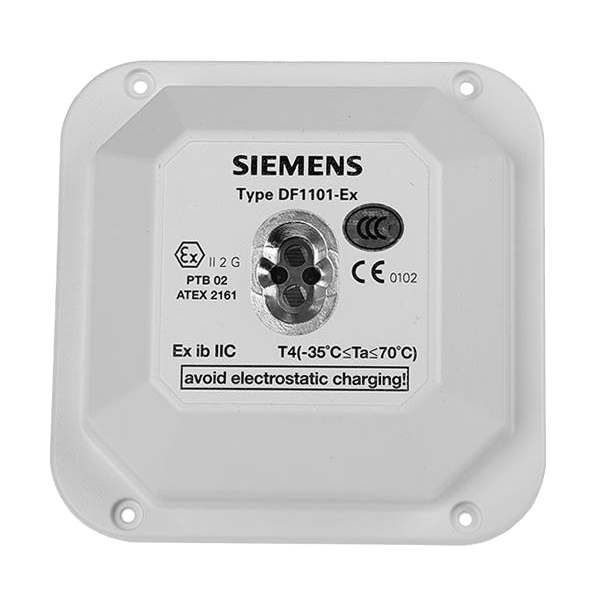

DF1101 - Detector Infravermelho de Chama.

Para uso interno e externo;

Detecção em várias linhas;

Excelente imunidade a falsos alarmes;

Alta resistencia contra: influências eletromagnéticas, radiação (solar e térmico), humidade e corrosão ;

Detector coletivo endereçável;

Conexão da detecção via módulo de entrada e saída DC1192;

Tensão de operação: 16 ~ 28 VDC;

Corrente de operação: 0,5 mA;

Temperatura de operação: -40°C ~ 70°C;

Grau de proteção: IP67;

Cor: branco;

Classificação: EEx ib IIC T4;

Certificação: ATEX, PTB, LPCB;

Veja mais informações deste produto: DF1101EX

REF.: SI:

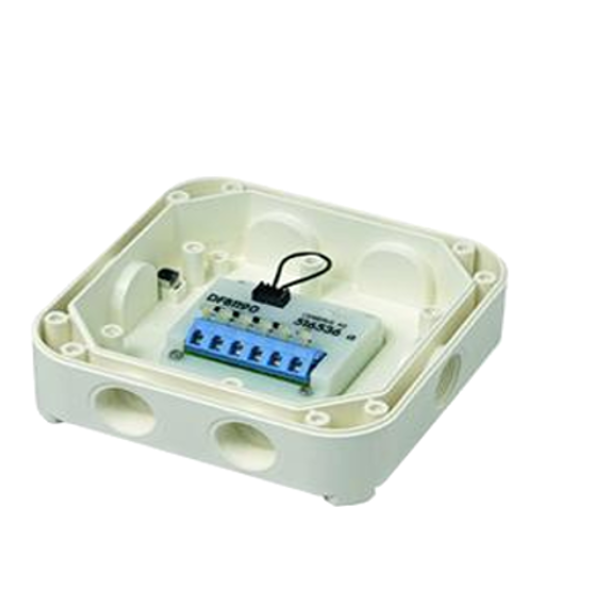

DFB1190 - Base para Detector Infravermelho de Chama.

Para uso interno e externo;

Base para o detector DF1101-EX;

Possui 06 saídas para cabos M20;

Temperatura de operação: -35°C ~ + 70°C;

Grau de proteção: IP67;

Veja o manual de instalação deste produto: DFB1190

REF.: SI:

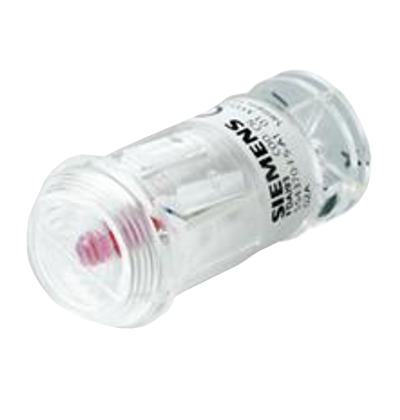

FDAIP93-EX - Indicador Visual de Alarme.

Indica rapidamente a fonte do sinal de alarme;

Sinalização luminosa a LED acende quando o detector de incêndio é acionado;

Instalação de 01 indicador visual por detector;

Corpo em plástico transparente;

Zonas 1 e 2;

Tensão de operação: 1,5 VDC;

Corrente de operação: máx 20 ~ 30 mA;

Temperatura ambiente: -25°C ~ +80°C;

Grau de proteção: IP55 (com DJZ1193)/ IP56 (com DCA1191);

Cor: branco;

Classificação: Ex ib IIC T6 (Ta < 55°C);

Classificação: Ex ib IIC T5 (Ta < 70°C);

Certificação: EECS, ESTI, PTB;

Dimensões (D x C): 26 x 51 mm ;

Peso: 0,01 kg;

Veja o datasheet deste produto: FDAI93-EX

REF.: SI:

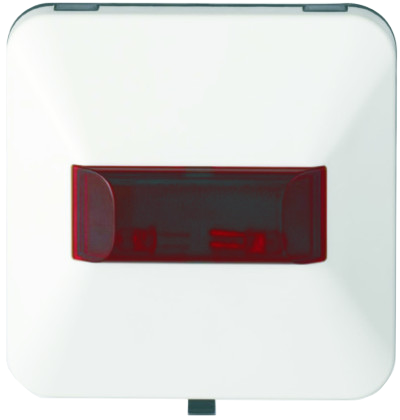

FDAIP92-EX - Indicador Visual de Alarme.

Design moderno;

Indica rapidamente a fonte do sinal de alarme;

Sinalização luminosa a LED acende quando o detector de incêndio é acionado;

Instalação de 01 indicador visual por detector;

Zonas 1 e 2;

Tensão de operação: 4 ~ 5 VDC;

Corrente de operação: máx 35 mA;

Temperatura ambiente: -25°C ~ +80°C;

Grau de proteção: IP40;

Cor: branco;

Classificação: Ex ib IIC T6 (Ta < 55°C);

Classificação: Ex ib IIC T5 (Ta < 70°C);

Certificação: EECS, ESTI;

Dimensões (D x C): 26 x 51 mm ;

Peso: 0,05 kg;

Veja o datasheet deste produto: FDAI92-EX
